PC-98DO+キーボード、分解清掃とホワイトニング

PC-98DO+のキーボードを分解清掃し、ホワイトニングします。

PC-98DOやDO+での「88モード」において、V1 ⇄ V2 モード切り替えは専用キーボードの「GRPHキー」を使います。ですので専用キーボードは大事なんです。

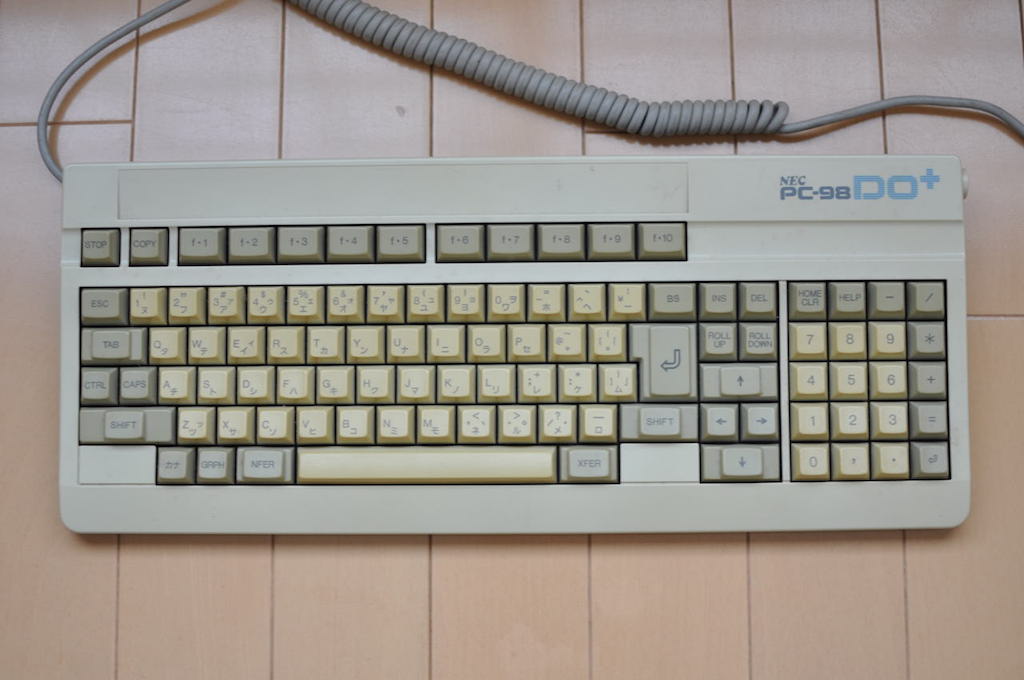

PC-98DO+キーボード

 PC-98DO+キーボード/ 分解

まずはキーボードカバーを取り外します。裏面(底面)のネジを1本外し、ツメを4箇所マイナスドライバーで端からこじりながら外していきます。これで表面(上面)のキーボードカバーが外れます。

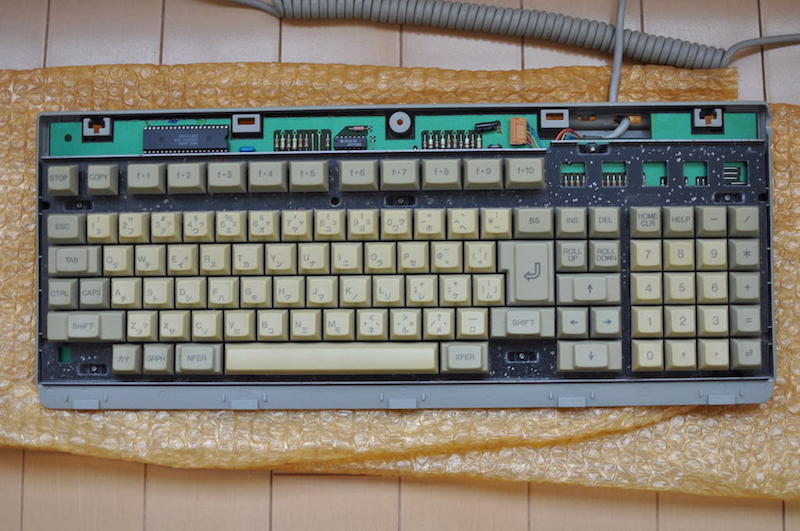

表面(上面)カバーを外すと、キーボード端子がついた基盤と、裏面(底面)のキーボードカバーが見えます。これらを分離させるためには、基板に接続されているコードの端子を外す必要があります。

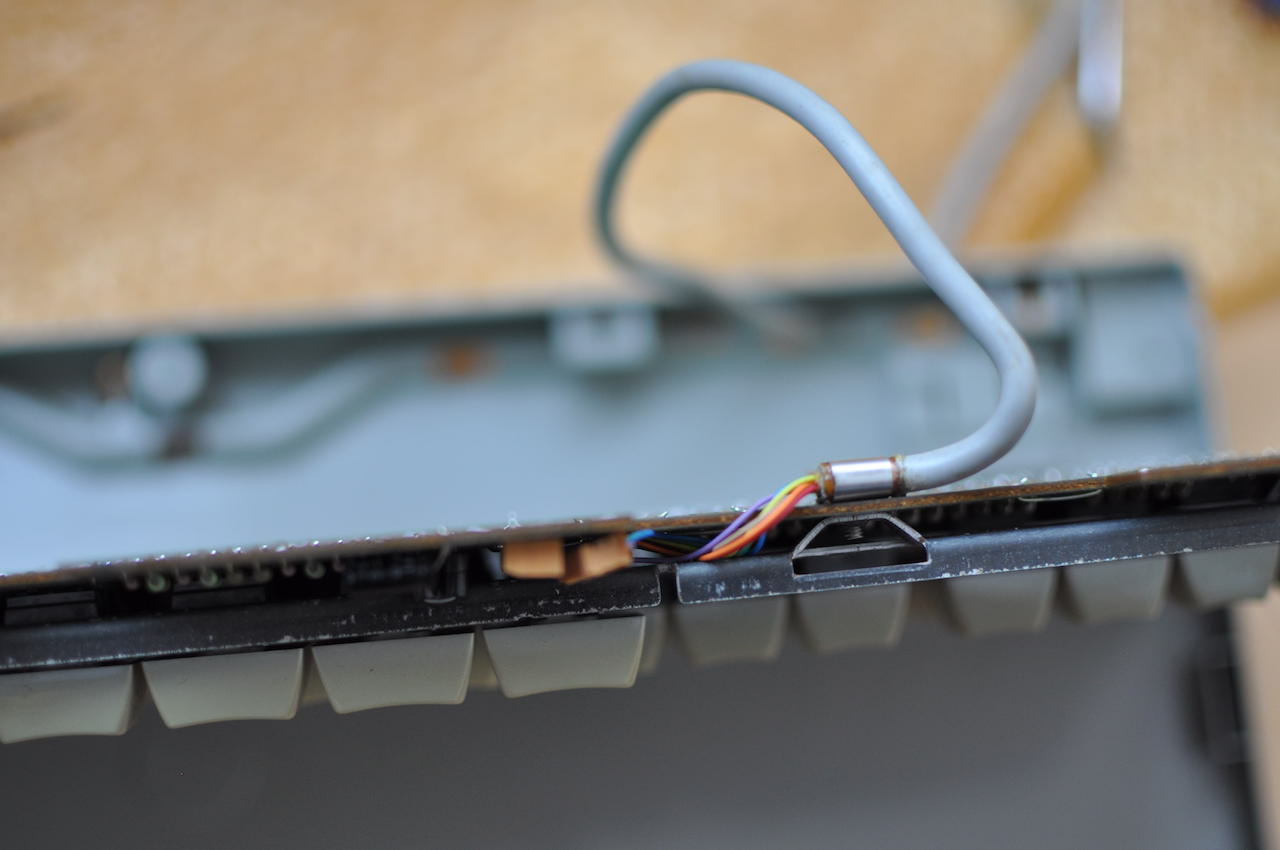

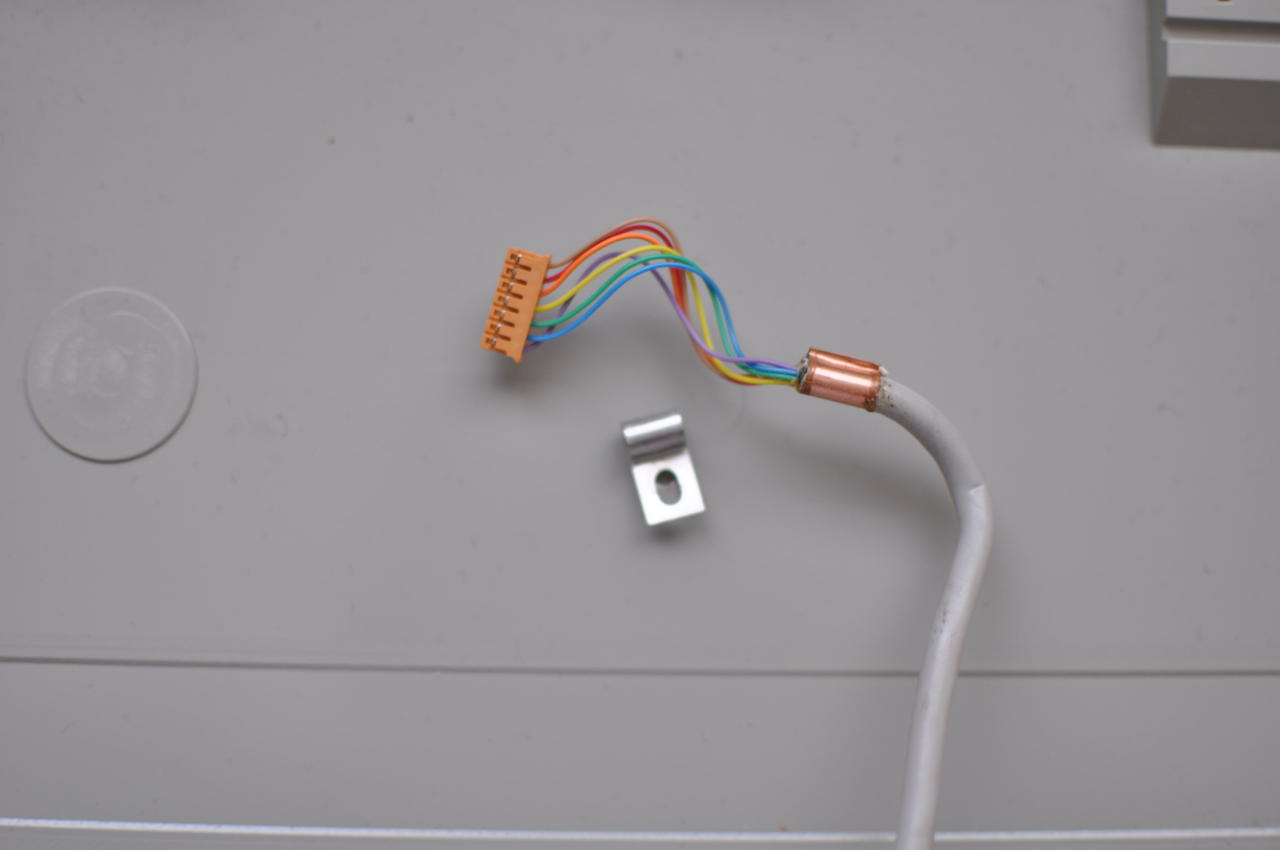

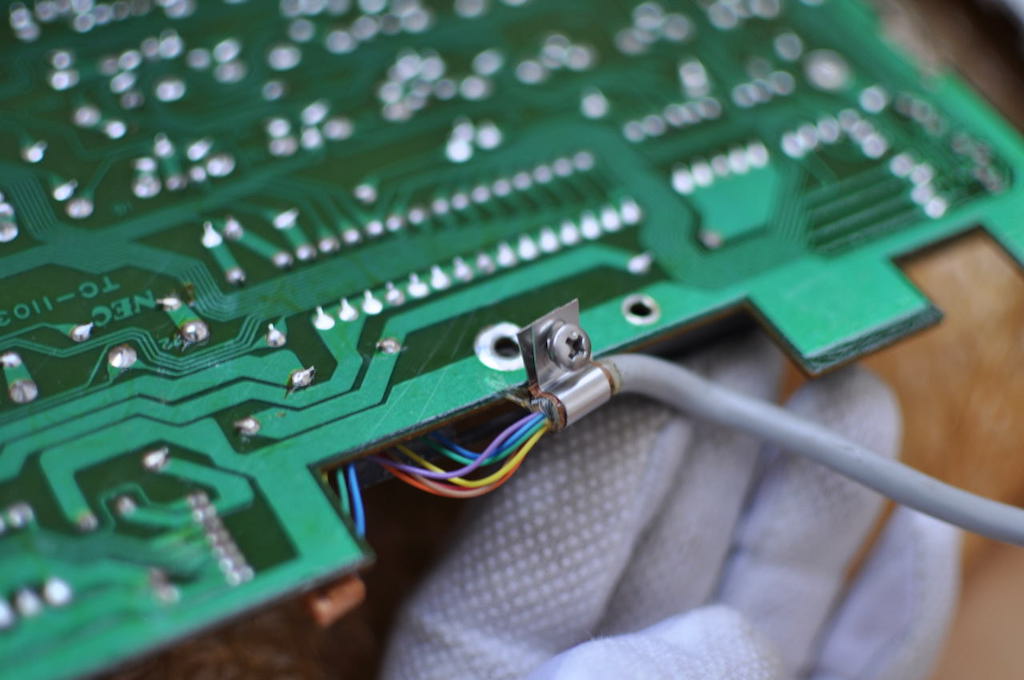

コードの接続端子を外し、さらに基板の裏側にねじで固定されているので、これを外します。ねじは金具を介してコードを固定しているのですが、この金具を外せば、コードが裏面(底面)のキーボードカバーの穴を通るようになります。

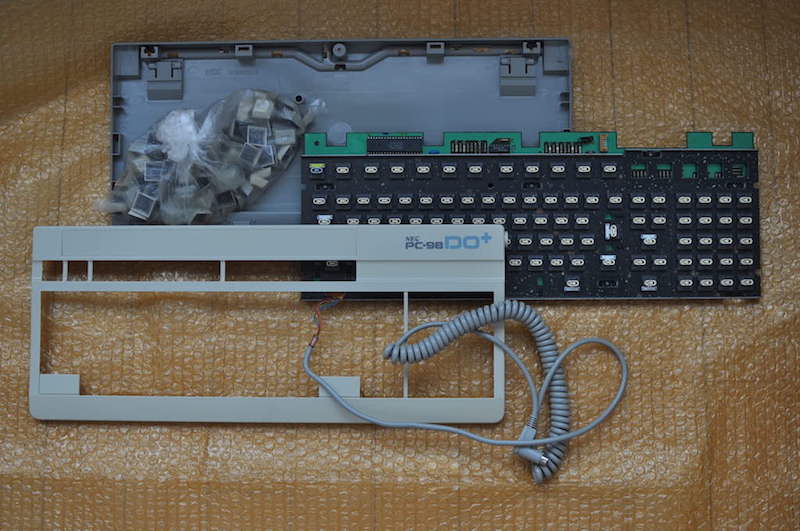

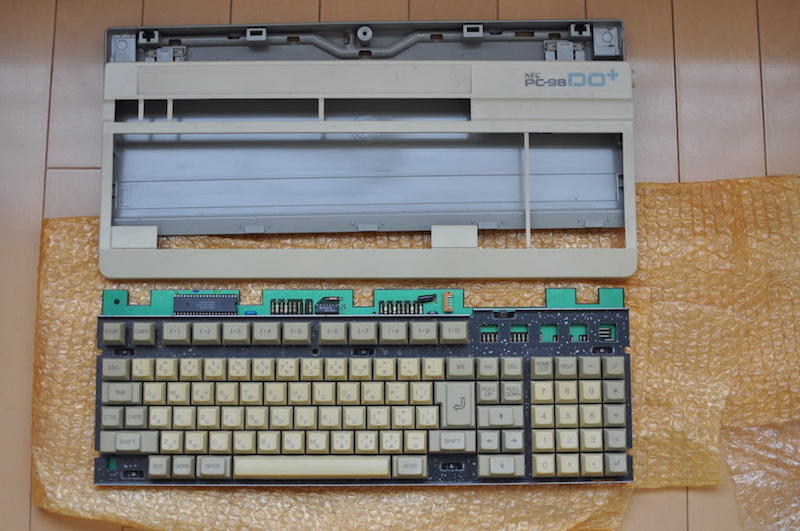

これで「キーボードカバー表面、裏面の2枚」「キーボード端子の基板」「キーボードのコード」の4つに分解することができました。

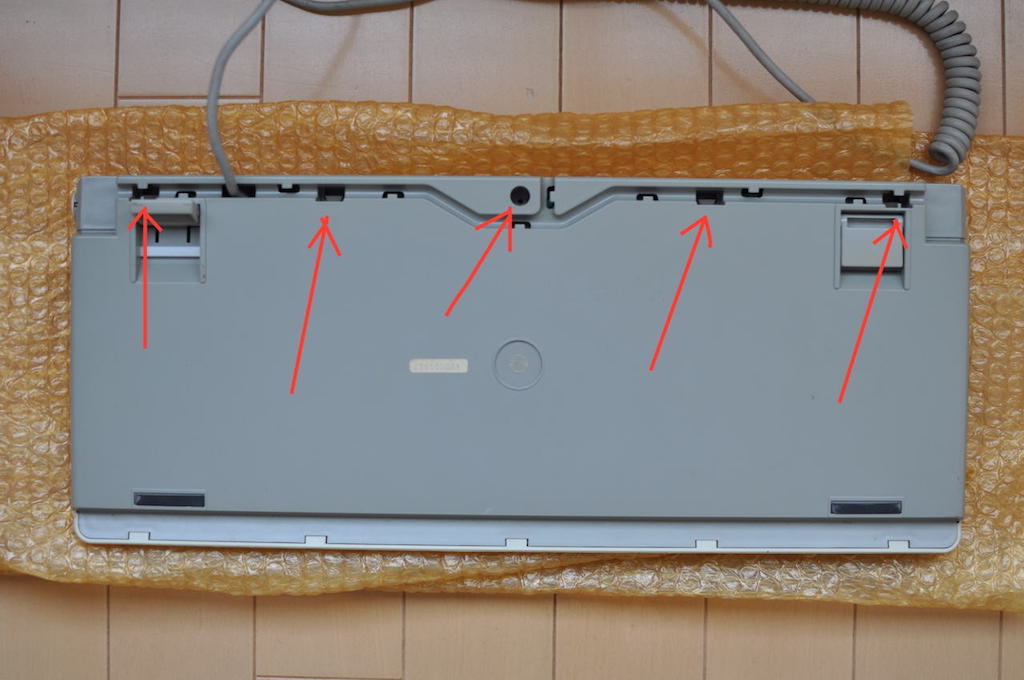

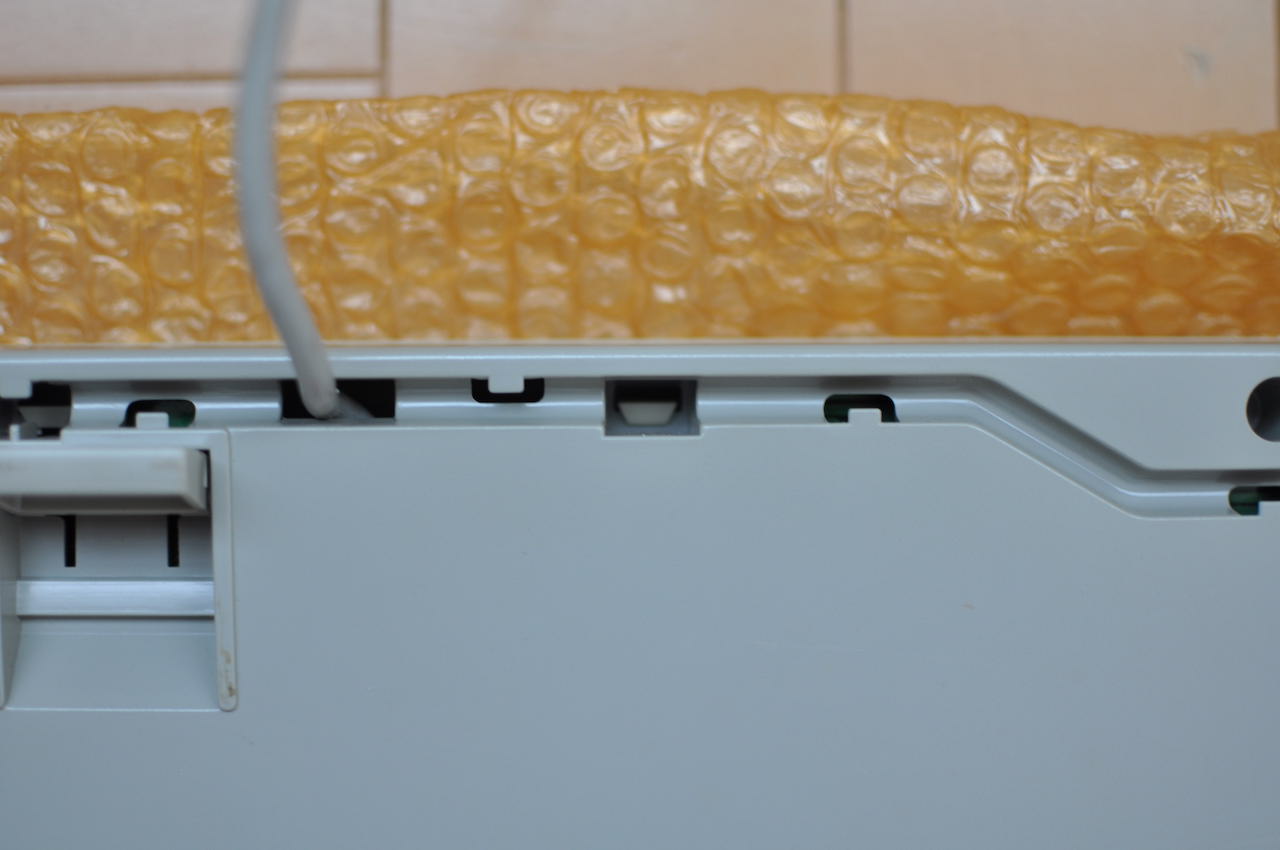

PC-98DO+キーボード裏面のネジと爪の位置 PC-98DO+キーボード裏の爪 PC-98DO+キーボードの中身

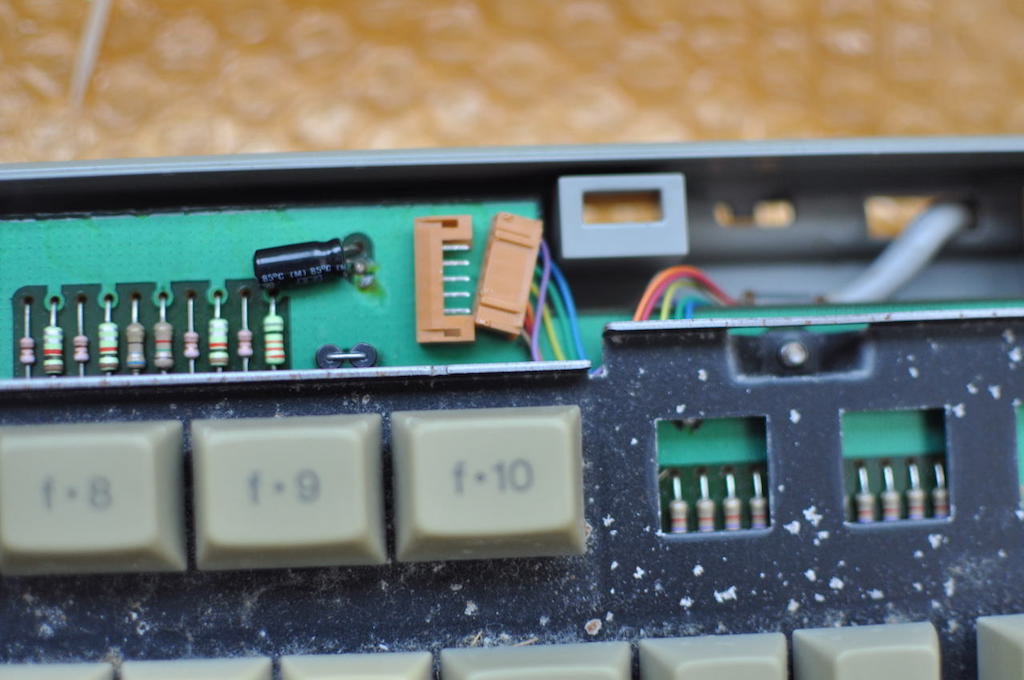

アルミ電解コンデンサには、「85℃(M)BP 16V 33μF SME」の表記。

もしキーボード動作の挙動がおかしいときはコンデンサ交換で直るかもしれません。

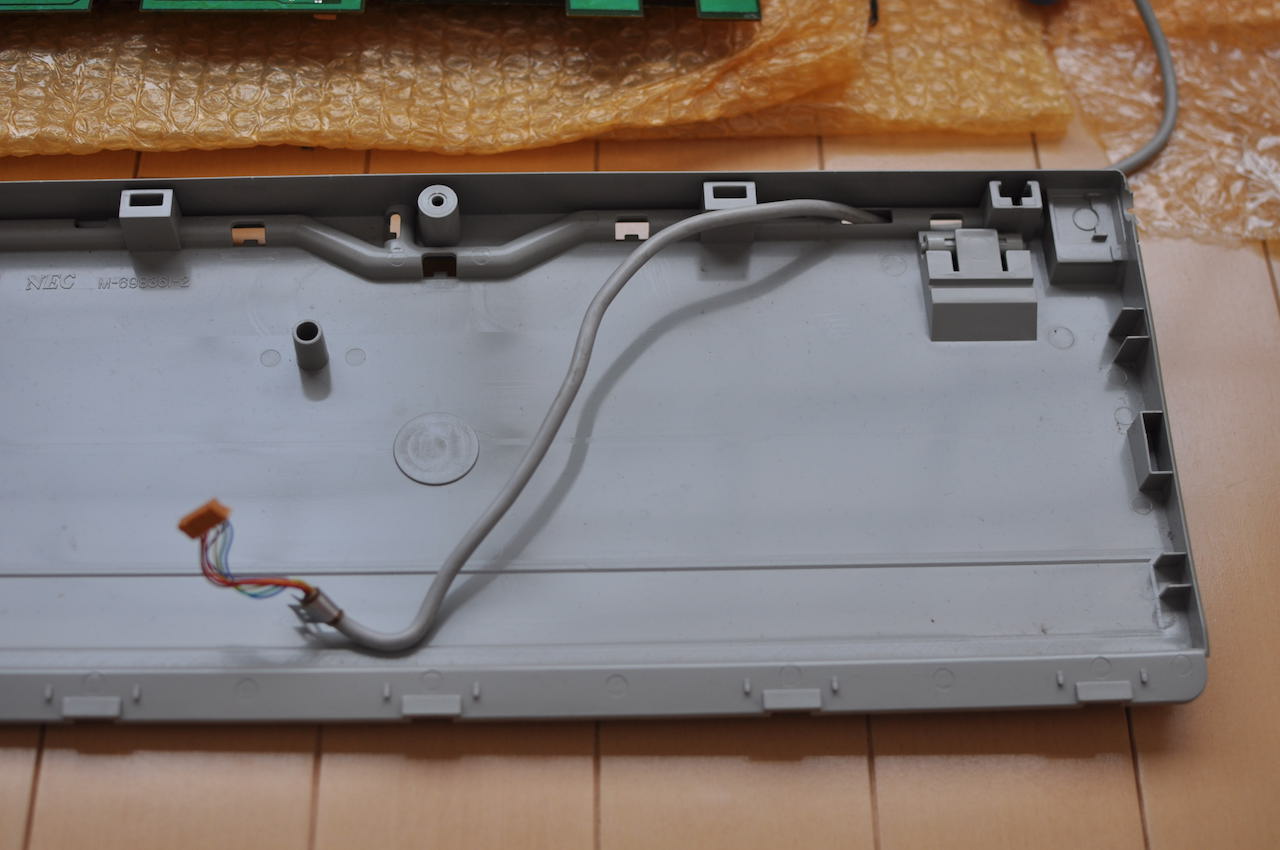

PC-98DO+キーボードのコードの接続端子とアルミ電解コンデンサ PC-98DO+キーボード基板にねじでコードが固定されています。 PC-98DO+キーボード基板にねじでコードが固定されています。 PC-98DO+キーボード、コードを固定していたねじの金具をはずす PC-98DO+キーボード、コードを固定していたねじの金具をはずす PC-98DO+キーボードが分解できました

↑ ページトップへ

 PC-98DO+キーボード/ キートップ取り外し

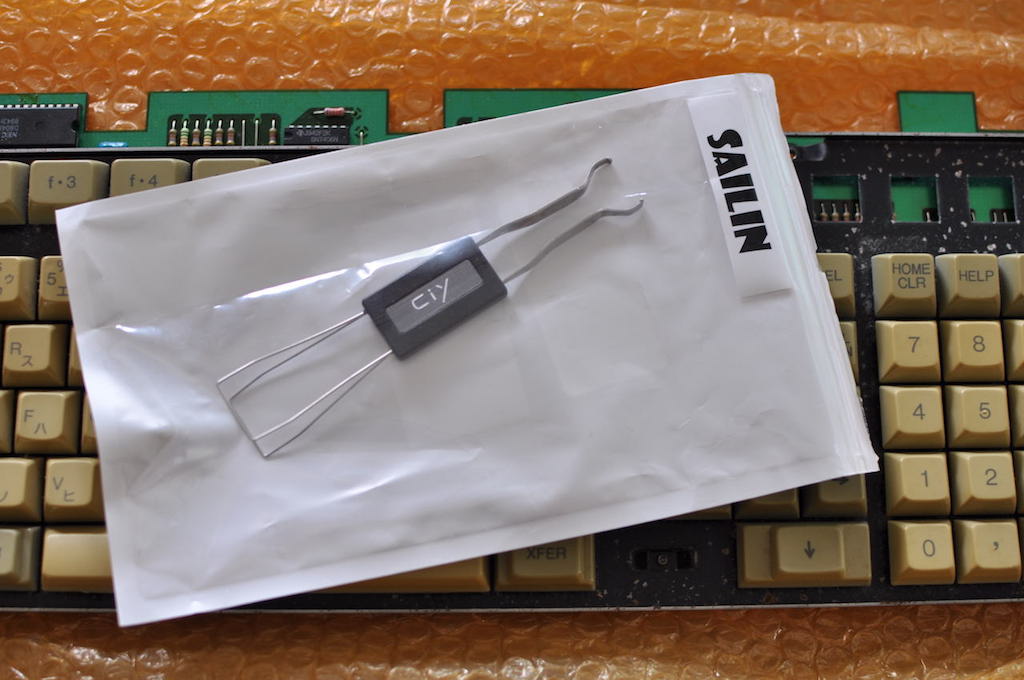

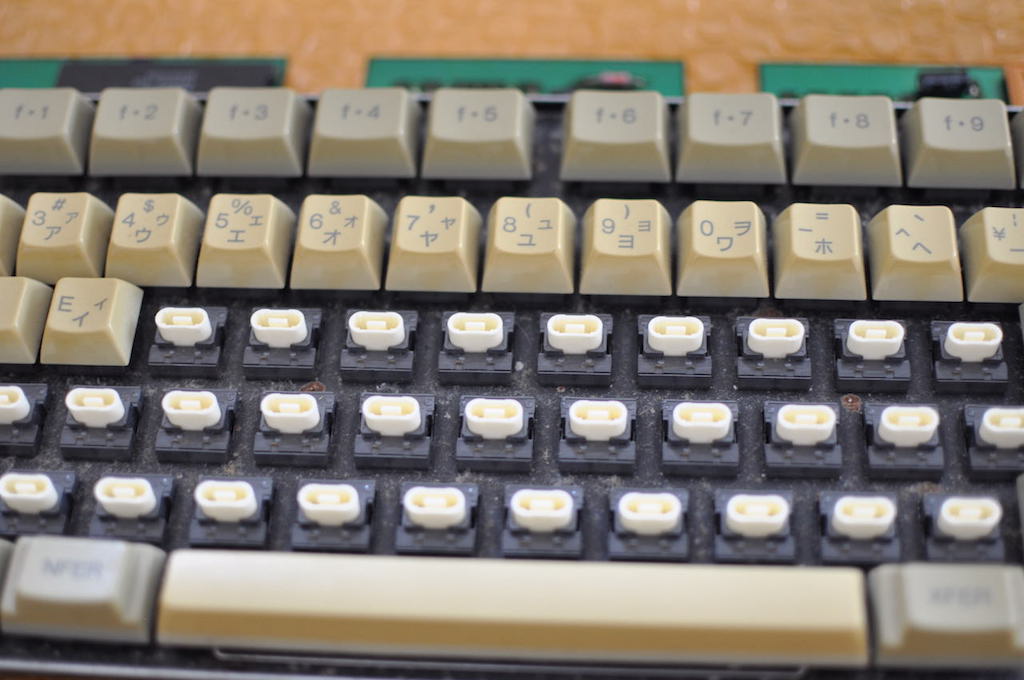

専用工具でキートップをはずしていきます。

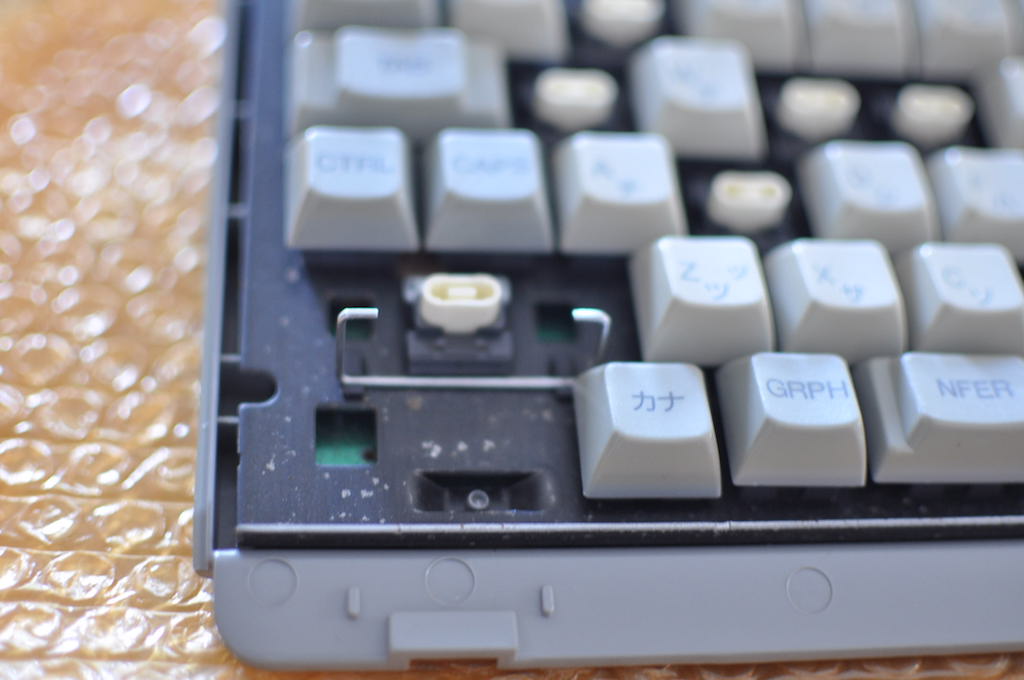

「CapsLockキー」と「カナキー」はロックを解除した状態(キーの高さを他のキーと同じにした状態)で取り外さないとこわれます。

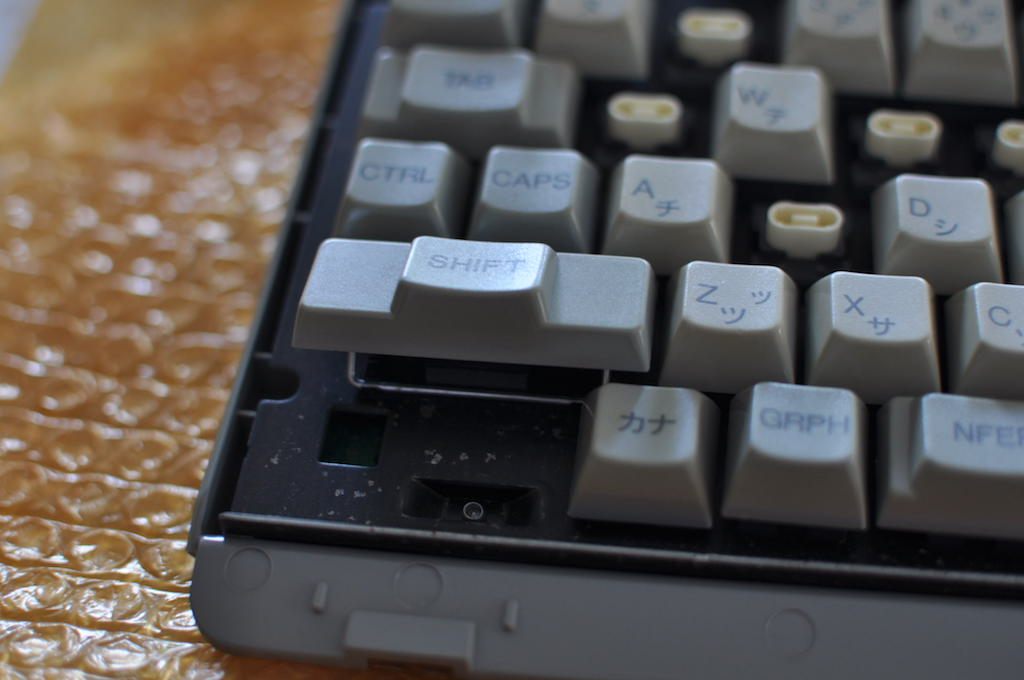

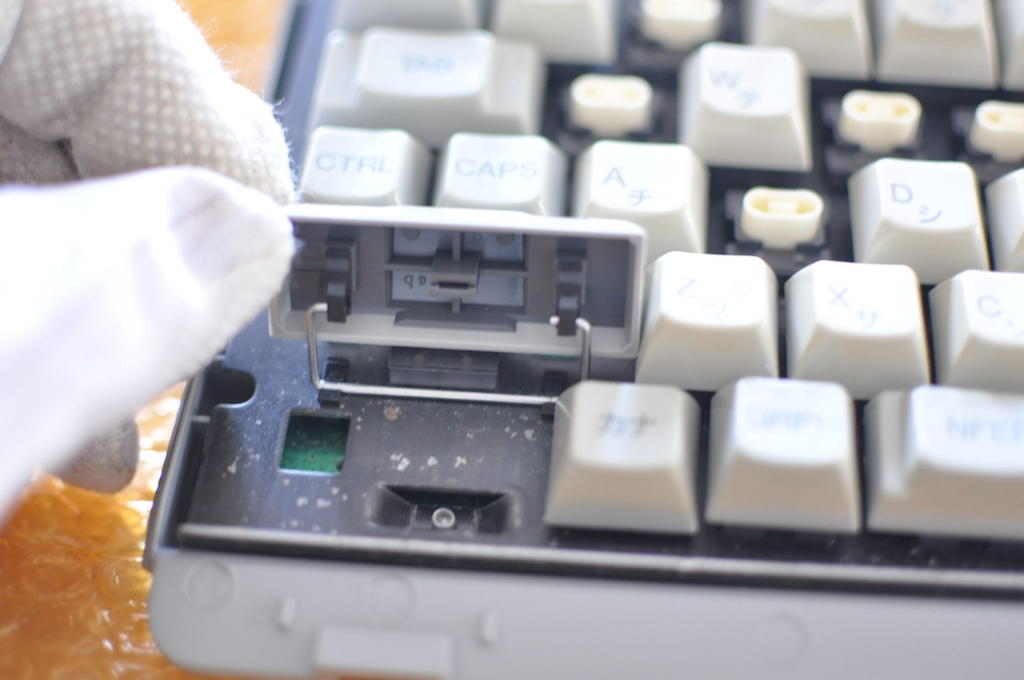

また「スペースキー」「リターンキー」「左側のシフトキー」には金具がついているので、キートップを外すときは壊さないよう気をつけてください。

キーボードキートップの取り外し専用工具 PC-98DO+キーボードキートップの取り外し中 PC-98DO+キーボードキートップに金具が付属するキーがあります

↑ ページトップへ

 PC-98DO+キーボード/ 激落ちくんで洗ってワイドハイターEXでホワイトニング

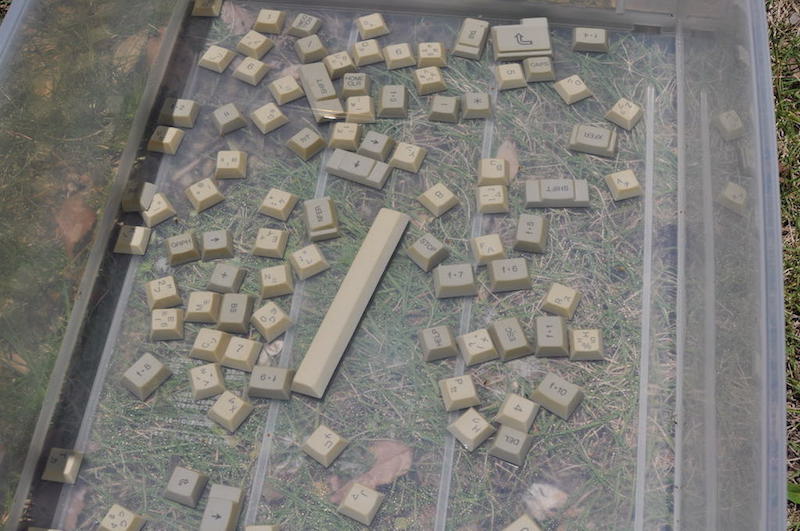

キートップやカバーを重曹の劇落ちくんで洗ったあと、10倍に薄めたワイドハイターEXに浸けながら日にさらします。

衣装ケースの中身を出して、漬け込みに使います。天気のいい日を選んで作業をするため何日間かかかるので、その間に基板上のホコリなどを落とし、ヤニ汚れをフラックスクリーナーできれいにします。

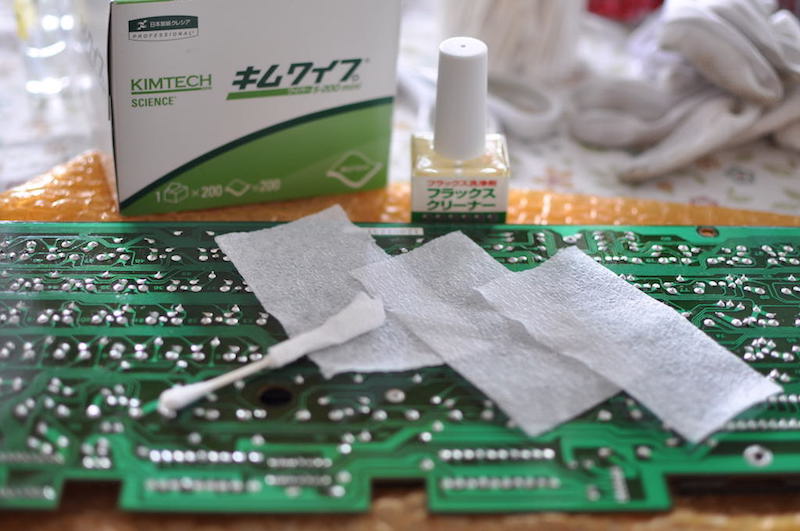

綿棒でフラックスクリーナーをぬりぬりすると綿が毛羽立ってコンデンサなどの足にからんでしまうので、綿棒にキムワイプを巻きつけてこすります。

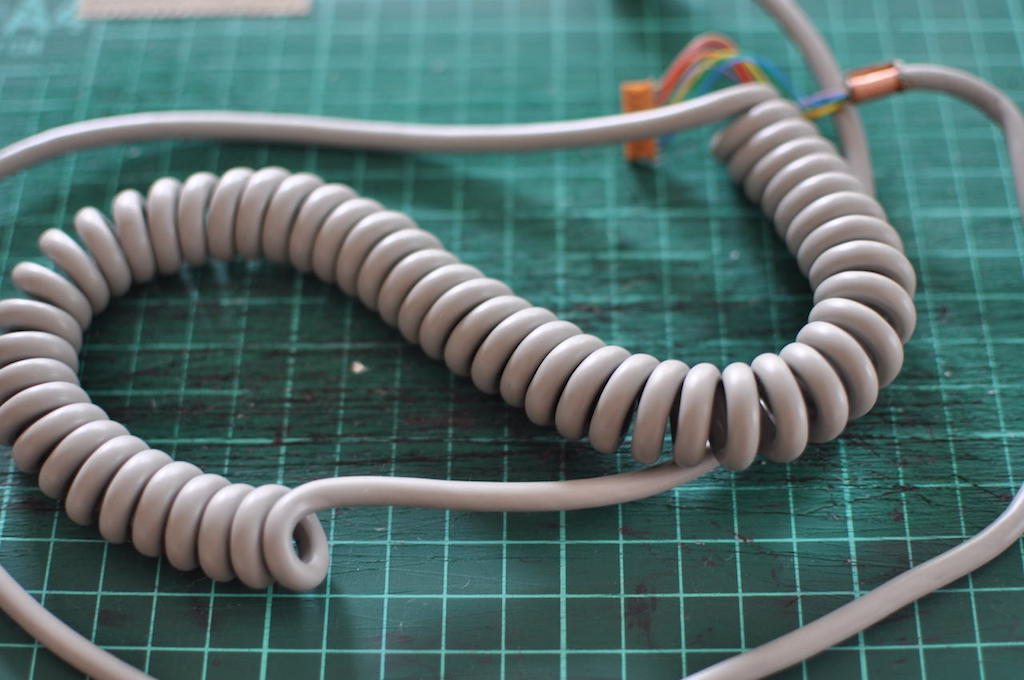

さらにコードも重曹の激落ちくんで拭いて綺麗にします。

PC-98DO+キーボードキートップをホワイトニング中 PC-98DO+キーボード基板を洗浄 PC-98DO+キーボードのコードも拭いて綺麗にする

↑ ページトップへ

 PC-98DO+キーボード/ 組戻しと動作確認

キートップやカバーの黄ばみがとれたら、水洗いした後、よく乾かして組み直していきます。

オークションサイトでPC-98DOを手に入れた時、本体とともに「PC-9801 U」のキーボードが付いてきました。これで普通のキーボード操作はできるみたいです。

もし純正のPC-98DO(もしくは98DO+)のキーボードが手に入れられなかったかたは、とりあえずの代替手段としてPC-9801のキーボードを使うのもありかもしれません(自分が確認できたのはこの9801Uのキーボードだけです)。

また、クラシックPC研究会さんではUSBキーボードをPC-98DO/DO+へ接続する変換器なども扱われているようなので、これを利用するのもありですね。

洗浄の終わったキーボードのパーツ

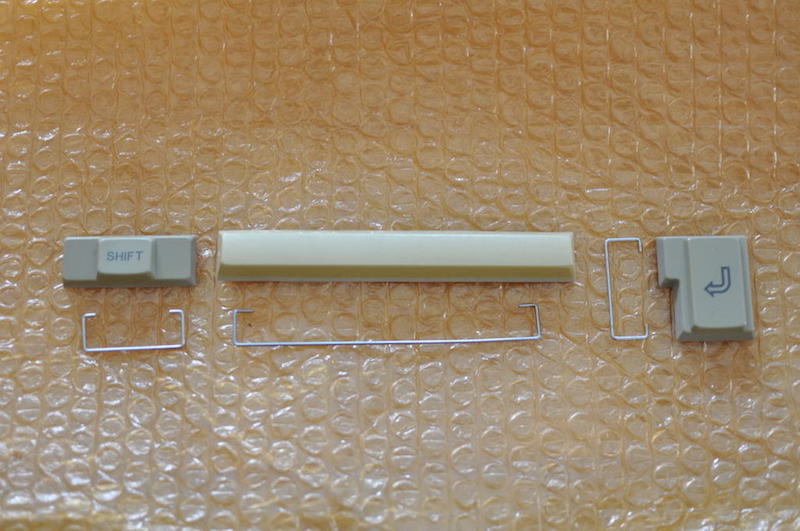

金具のあるキーの場合はまず先に金具をパチッとつけます。

金具のあるキーの場合はまず先に金具をパチッとつける

さきにつけた金具にキートップの爪を左右にスライドさせながらとおすとキートップの爪に負担がかかりません。

さきにつけた金具にキートップの爪を左右にスライドさせながらとおす

あとはキートップを押してはめるだけです。

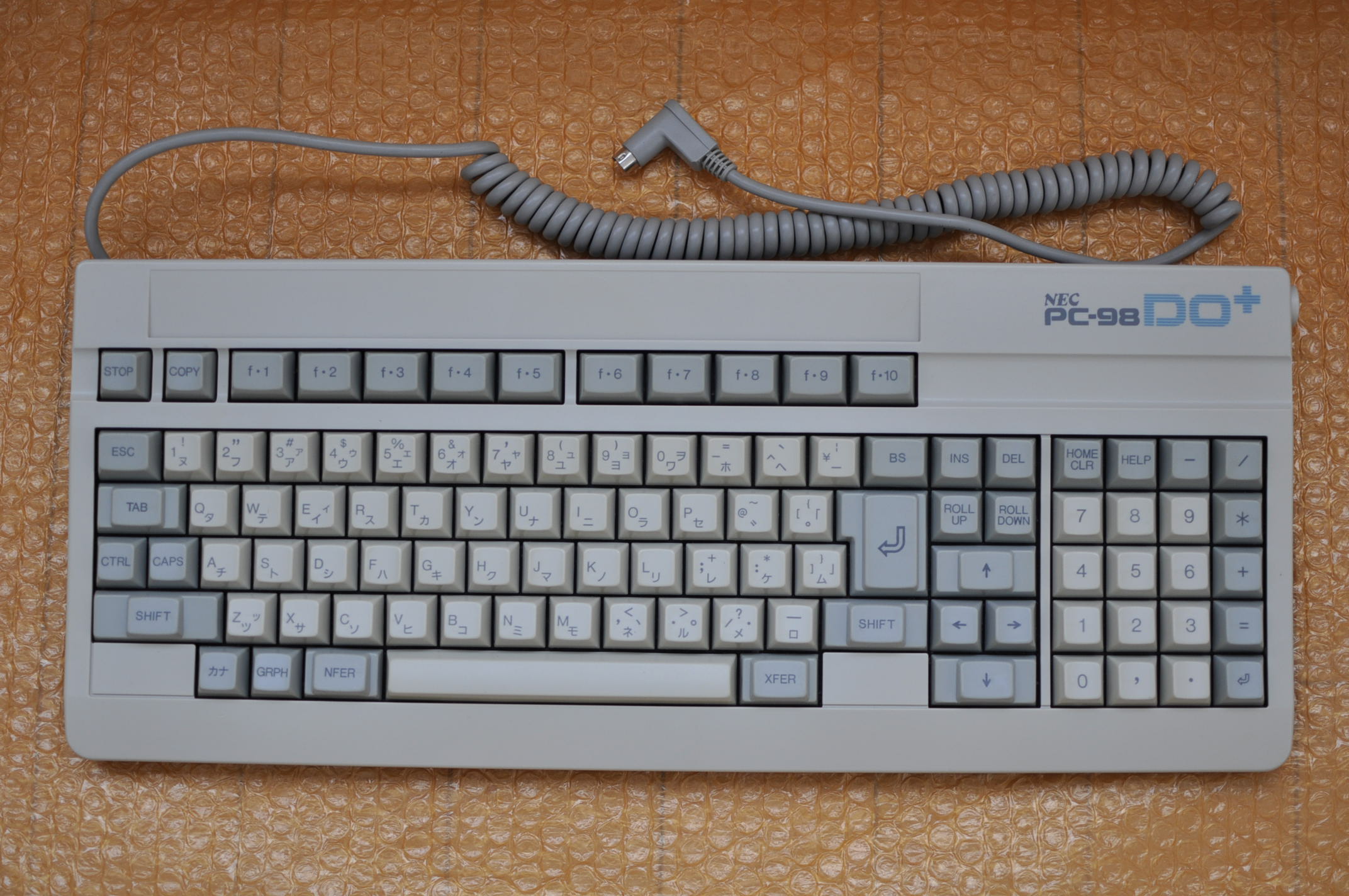

あとはキートップを押してはめる 洗浄、ホワイトニングっ終了後に組みなおしたPC-98DO+キーボード

ページの先頭にあるホワイトニング前の写真と比べるとキートップの黄ばみがだいぶ取れましたが、よく見るとまだ完全に取れていません。ですが自分的には満足しています。

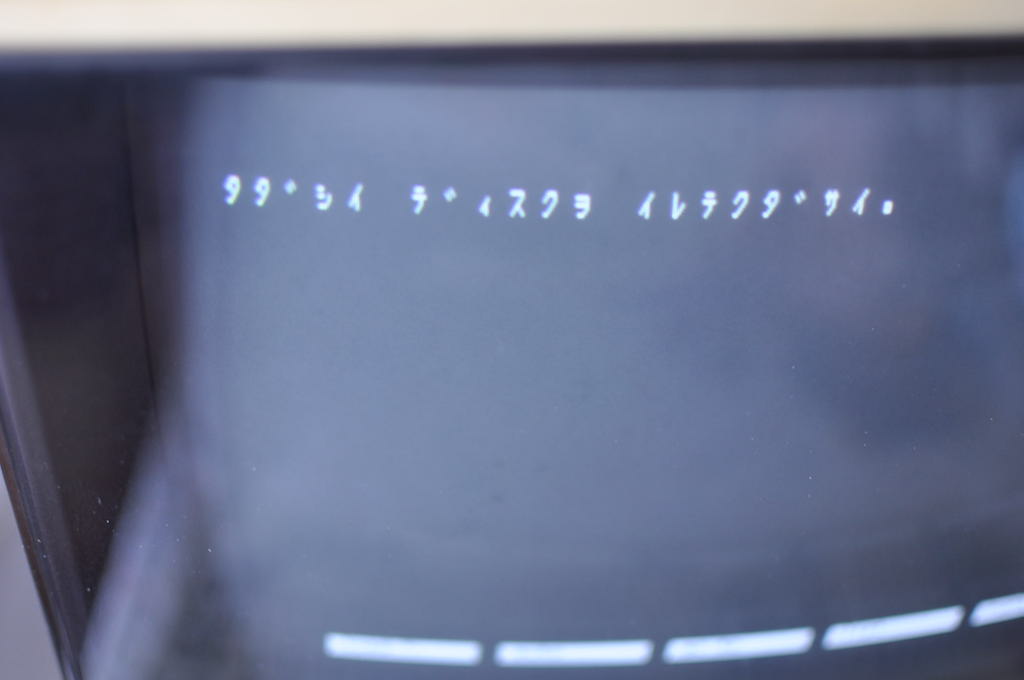

 自分は「PC-8801FA」と「PC8801FH_model30」を使っていますが、これらの機種は電源を入れて待っていれば「How many files(0-15)?」の表示が出てきますが、PC-98DOを88モードで立ち上げて待っていると、「タダシイ ディスクヲ イレテクダサイ。」と表示されます。

自分が初めてPC-8801FEを立ち上げて「タダシイ ディスクヲ イレテクダサイ。」と表示された時は焦りました。

これは付属のシステムディスクをいれて88を立ち上げれば「How many files(0-15)?」の表示がなされてBASICの打ち込みができるようになります。

PC-98DOではRS-232Cを介しての88baios関連のデータのやり取りは元々できないようなのですが、88ハチハチのファイルをWindowsパソコンとやりとりするのが目的で中古の88を手に入れようとされる方は、機種によっては「システムディスク」がなければ、おそらくデータ通信させることができないと思われます。

さらっとネット検索して見ましたらMA2でも「タダシイ ディスクヲ イレテクダサイ。」と表示されるようです。もっとも実機でレトロゲームを楽しむのが目的でしたら、ゲームディスクをセットして電源を入れればゲームは起動するので問題はありません。

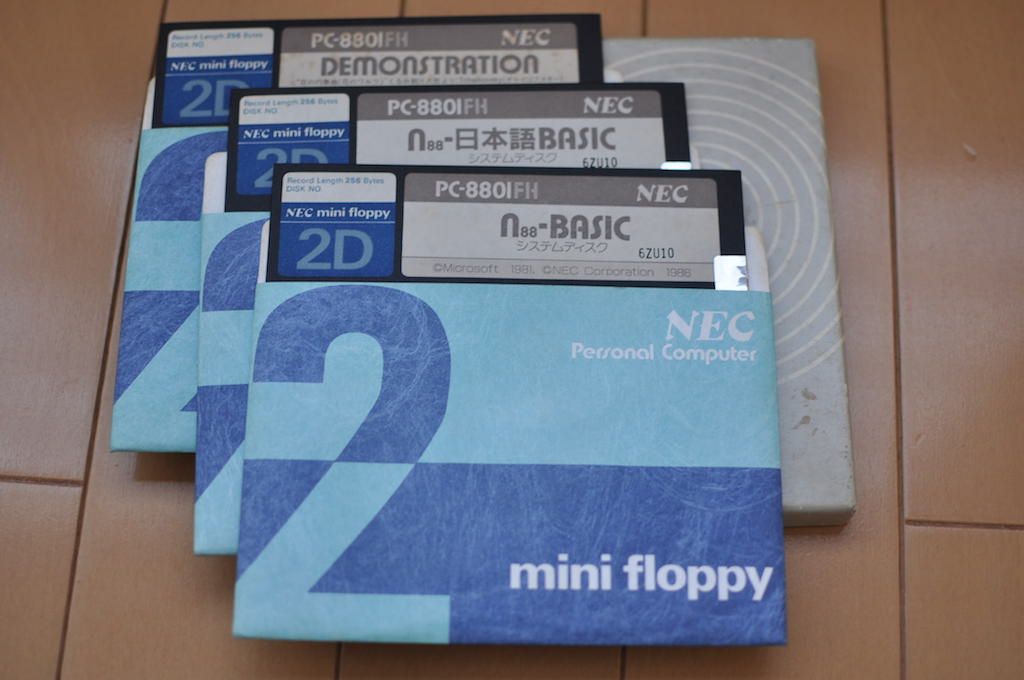

PC-98DOを88モードで立ち上げると「タダシイ ディスクヲ イレテクダサイ。」と表示される PC-8801FH_model30に付属するシステムディスク類3枚

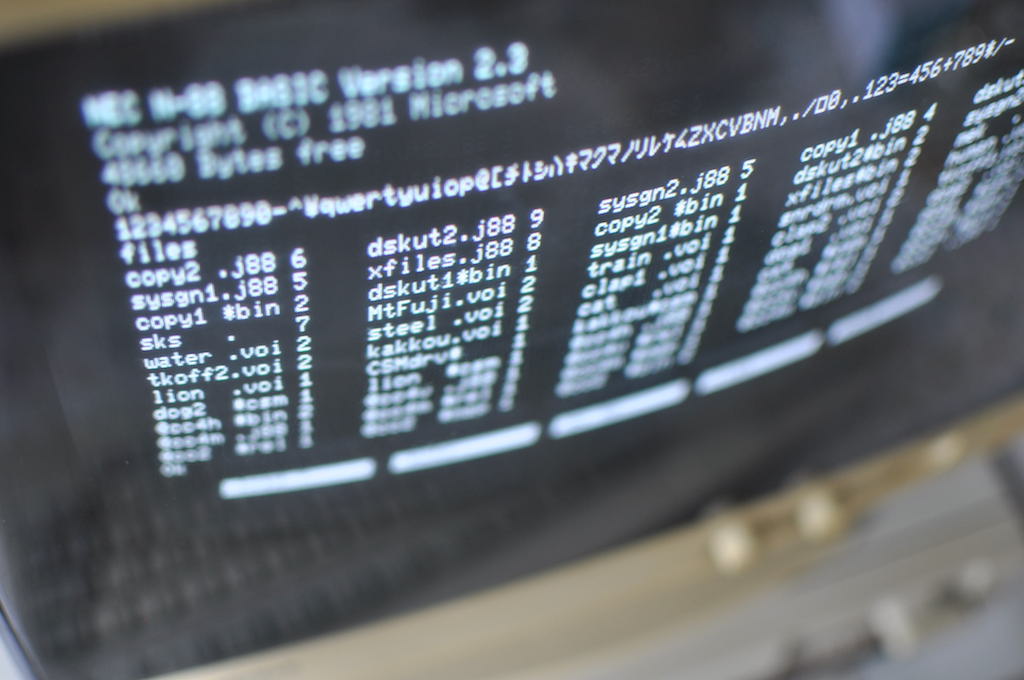

システムディスクをいれてBASICを立ち上げ、キーボードの打ち込みを確認、ついでにコマンド「FILES」でFHに付属していたシステムディスクの中身を表示させてみました。

PC-98DOの88モードでBASICを立ち上げ、システムディスクの中身を表示しています

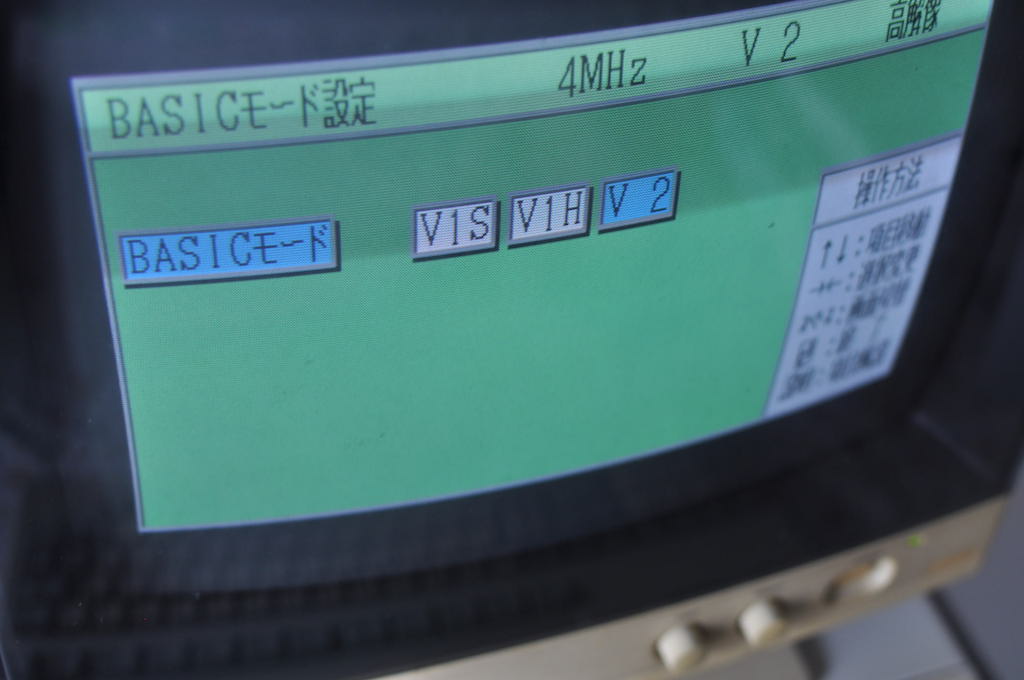

PC-98DOの88モードでGRPHキーを押しながら電源を入れると、BASICモード設定画面が立ち上がります。

PC-98DOの88モードでGRPHキーを押しながら電源を入れ、BASICモード設定画面を立ち上げる

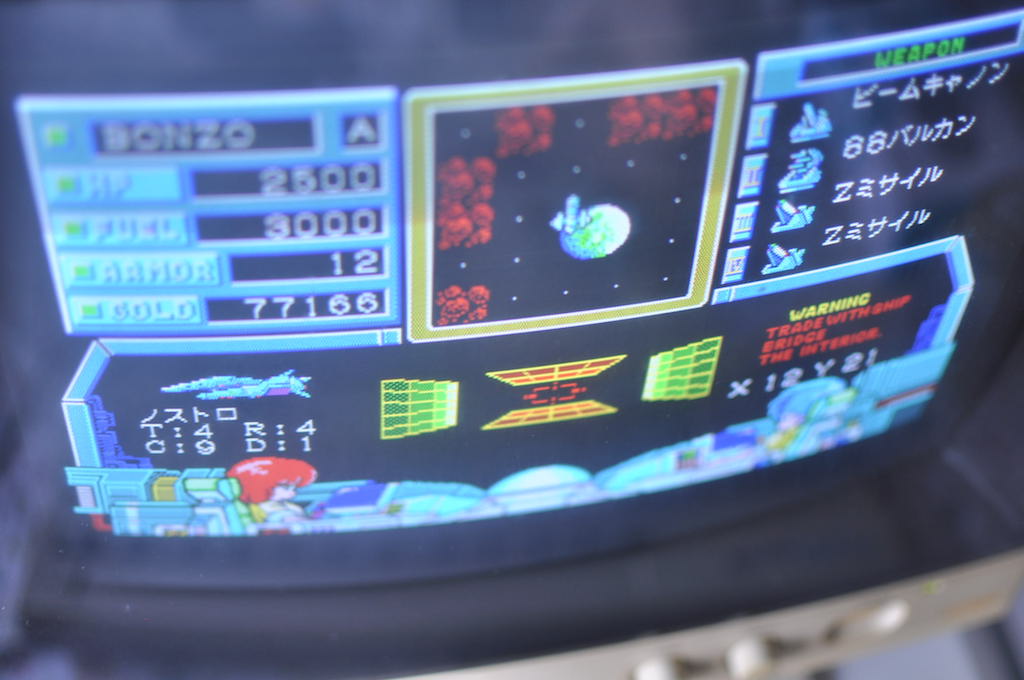

ついでに88のゲームソフト動かしてみました。

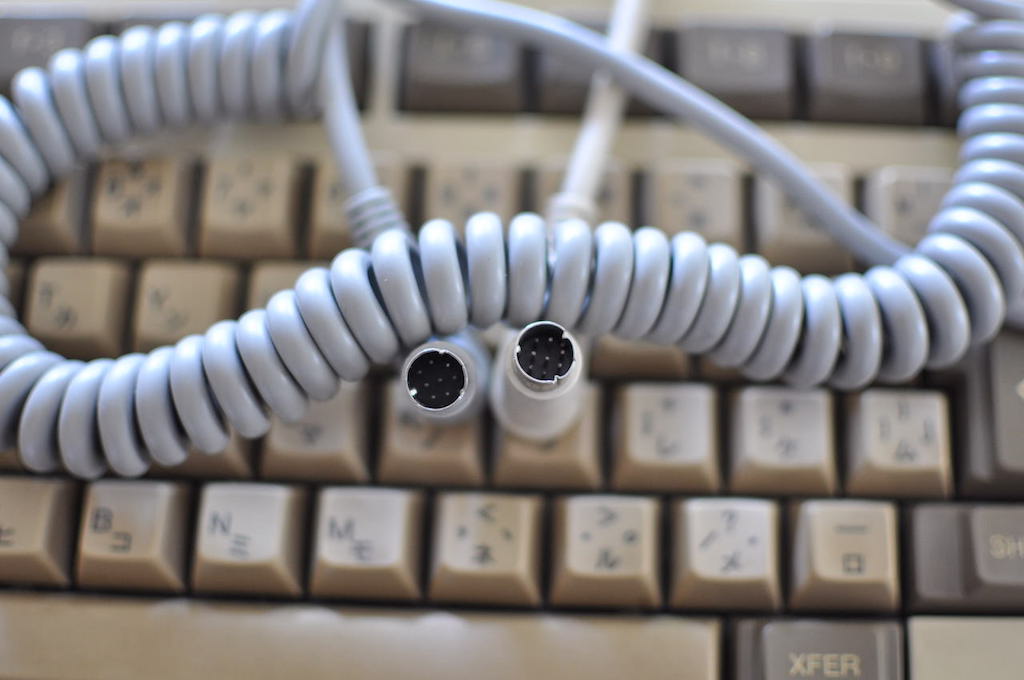

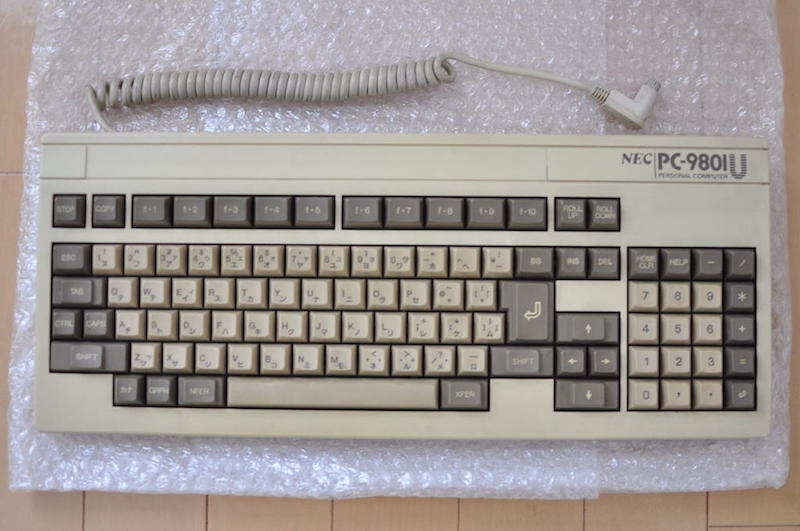

PC-9801Uキーボード PC-9801Uキーボード PC-98DO+キーボードとPC-9801Uキーボードの端子

作業が梅雨の時期に重なり、太陽がなかなか顔を出さずホワイトニング作業が進みませんでした。梅雨の時期はカビが心配だし、さむい季節は静電気が気になり心が休まりません。まあ楽器でもカメラでもおんなじですね。お手入れ肝心です。

デハ ミナサマモ ヨキ レトロPCライフヲ オオクリクダサイマセ。
